钢芯铝绞线

钢芯铝绞线产品介绍

一、铝绞线及钢芯铝绞线

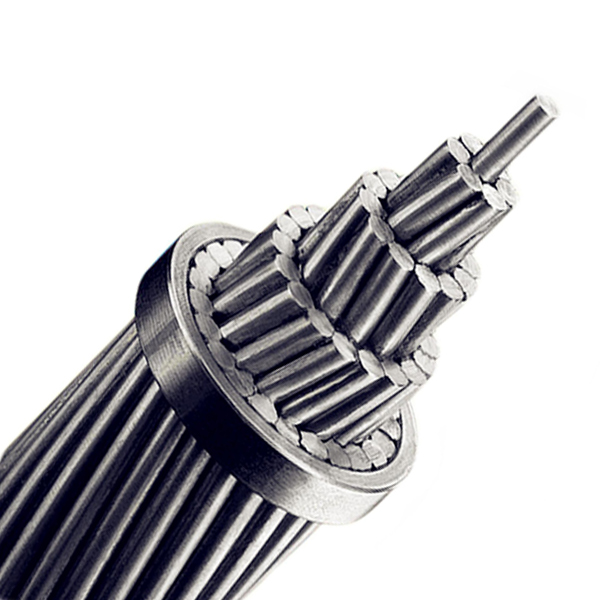

1、钢芯铝绞线结构排列

2、铝绞线及钢芯铝绞线产品型号

圆线同心绞架空导线产品按国家标准GB/T 1179-2008设计制造。产品型号如下：（表1）

型号	名称
JL	铝绞线
JL/G1A、JL/G1B、JL/G2A、JL/G2B、JL/G3A	钢芯铝绞线
JL/G1AF、JL/G2AF、JL/G3AF	防腐型钢芯铝绞线

防腐钢芯铝绞线按耐腐蚀要求的不同分三种结构：

Ⅰ、轻防腐：钢芯各层及钢芯表面涂防腐剂；

Ⅱ、中防腐：除导线表面外，内部各层单线（包括钢芯）均涂以防腐剂；

Ⅲ、重防腐：导线中各层和外表面均涂以防腐剂，其中导线外表面一般有施工部门在现场涂防腐剂。

3、铝绞线及钢芯铝绞线产品使用注意事项

3.1 放线时应清除放线通道上足以损伤导线的障碍物，或采取可靠的?；ご胧?。对线路上的地面或江河中含有腐蚀的成分的地区，应采取特殊防腐措施。

3.2 根据具体情况合理布置护线人员，注意防止导线被磨伤、断股、钩住等现象。如发现导线被损，应做出明显标志或及时处理。

3.3 放线滑车的槽底直径应大于导线外径的10倍，滑轮的材料应与导线的材料相适应，以免磨伤导线。

3.4 导线的连接质量直接影响到导线的机械强度和电性能。接头不良会引起发热，甚至脱开。连接导线时，连接管附近的股线不应鼓包，否则运行中导线的股线受力不均。接头压好后，连接管口应涂防潮油漆，预防腐蚀。

3.5 放线时应有专人检查导线，处理发现的导线缺陷损作，清除施工中的绑扎线等。

3.6 架线弧垂应按设计规定，并考虑架线后塑性伸长的影响。观测弧度，应力求准确。不应将弧垂作过分受紧，以免超过导线的使用应力，同一档距内所有导线的弧垂，应力求相同。

3.7 用紧线器紧线时，应用麻布等物?；さ枷卟槐患猩?。紧线后应立即进行安装，以免导线损伤。

3.8 导线与瓷横?；蛳呒械慕哟ゲ棵?，应用铝带绕包衬垫，绕包的方向与外层铝线一致，每端须露出线夹口10～20mm，绕包的铝带应紧密而不重叠。

3.9 线夹的U型螺栓应拧紧螺母，但不宜过分用力，以免导线承受压力过大，易引起断股。

3.10 当导线发生严重履冰或雷击跳闸以后，须对导线进行巡视检查。如发生事故，应立即处理。

3.11 在沿?；蚬ひ登?，应视腐蚀性气氛或尘埃产生腐蚀作用的严重程度，选择不同防腐性能的防腐型钢芯铝绞线。

二、铝合金系列架空导线

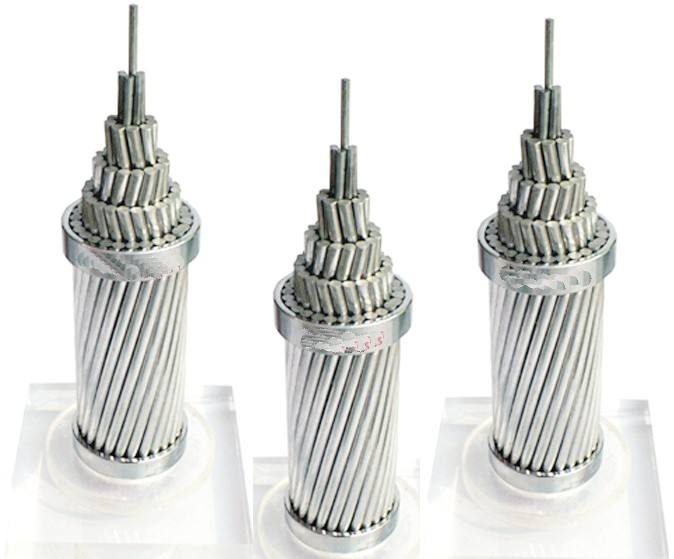

1、铝合金系列架空导线结构示意图

2、铝合金系列架空导线产品型号

我公司铝合金系列架空导线按照国家标准GB/T1179-2008标准设计制造。

系列产品型号如下：

表1

型号	名称	说明
JLHA1	铝合金绞线	高强度1型铝合金绞线
JLHA2	铝合金绞线	高强度2型铝合金绞线，强度比1型更高一些。
JLHA1/G1A、 JLHA1/G1B、 JLHA1/G3A	钢芯铝合金绞线	高强度1型钢芯铝合金绞线，斜杠后第一位G代表钢芯加强；第二位阿拉伯数字代表钢芯强度，其中1为普通强度，2为高强度，3为特高强度；第三位英文字母代表镀锌层厚度，A为普通级，B为加厚级。
JLHA2/G1A、 JLHA2/G1B、 JLHA2/G3A	钢芯铝合金绞线	高强度2型钢芯铝合金绞线，斜杠后的代号含义同上。

注：国家标准中，钢芯铝合金绞线仅给出表中3中列出的常用型号，其它型号可按表中说明命名。

例如：JLHA2/G2A表示钢芯为高强度、普通厚度锌层，铝合金丝为高强度2型的钢芯铝合金绞线。

3、铝合金系列架空导线使用注意事项

3.1 放线时应清除放线通道上足以损伤导线的障碍物，或采取可靠的?；ご胧?。对线路上的地面或江河中含有腐蚀导线的成份的地区，应采取特殊防腐措施。

3.2 根据具体情况合理布置护线人员，注意防止导线被磨伤、断股、钩住等现象。如发现导线被损，应做出明显标志或及时处理。

3.3 放线滑车的槽底直径应大于导线外径的10倍，滑轮的材料应与导线的材料相适应，以免磨伤导线。

3.4 导线的连接质量直接影响到导线的机械强度和电性能。接头不良会引起导线发热，甚至脱开。连接导线时，连接管附近的股线不应鼓包，否则运行中导线的股线受力不均。接头压好后，连接管口应涂防潮油漆，预防腐蚀。

3.5 放线时应有专人检查导线，处理发现的导线缺陷损伤，清除施工中的绑扎线等。

3.6 架线弧垂应按设计规定，并考虑架线后塑性伸长的影响。观测弧垂，应力求准确，不应将弧垂作过分收紧，以免超过导线使用应力，同一档距内所有导线弧垂，应力求相同。

3.7 用紧线器紧线时，应用麻布等物?；さ枷卟槐患猩?。紧线后应立即进行附件安装，以免导线损伤。

3.8 导线与瓷横?；蛳呒械慕哟ゲ糠?，应用铝带绕包衬垫，绕包的方向与外层铝线一致，每端须露出线夹口10—20mm，绕包的铝带应紧密而不重叠。

3.9 线夹的U型螺栓应拧紧螺母，但不宜过分用力，以免导线承受压力过大，易引起断股。

3.10 当导线发生严重覆冰或雷击跳闸以后，须对导线进行巡视检查。如发生事故，应立即处理。

4、铝合金系列架空导线技术参数（GB/T1179-2008）

4.1 JLHA2铝合金绞线技术参数表表2

标称截面铝合金	导体结构根数/直径 Mm	计算截面 mm²	绞线外径 Mm	20℃时直流电阻不大于 Ω/km	计算拉断力 kN	弹性系数 N/mm²	线膨胀系数 1/℃×10^-6	计算重量 kg/km	载流量A		交货长度不小于 m
标称截面铝合金	导体结构根数/直径 Mm	计算截面 mm²	绞线外径 Mm	20℃时直流电阻不大于 Ω/km	计算拉断力 kN	弹性系数 N/mm²	线膨胀系数 1/℃×10^-6	计算重量 kg/km	70℃	80℃	交货长度不小于 m
16	7/1.71	16.08	5.13	2.0500	4.74	63300	23.0	44.0	139	150	4000
25	7/2.13	24.94	6.39	1.3213	7.36	63300	23.0	68.2	185	200	3000
35	7/2.52	34.91	7.56	0.9439	10.30	63300	23.0	95.5	221	240	3000
45	7/2.89	46.0	8.68	0.7158	13.58	63300	23.0	125.9	250	270	1000
50	7/3.02	50.14	9.06	0.6573	14.79	63300	23.0	137.2	334	361	1000
70	7/3.57	70.07	10.7	0.4703	20.67	63300	23.0	191.7	369	387	1000
95	7/4.16	95.14	12.5	0.3481	28.07	63300	23.0	261.5	402	461	1000
120	19/2.84	120.36	14.2	0.2751	35.51	61200	23.0	330.8	518	561	1000
150	19/3.17	149.96	15.9	0.2208	44.24	61200	23.0	412.2	608	659	1000
210	19/3.75	209.85	18.8	0.1578	61.91	61200	23.0	576.8	700	760	1000
240	19/4.01	239.96	20.1	0.1383	70.79	61200	23.0	661.1	810	879	1000
300	37/3.21	299.43	22.5	0.1109	88.33	58900	23.0	825.0	937	1019	1000
400	37/3.71	399.98	26.0	0.0830	117.99	58900	23.0	1102.0	1093	1188	1000
465	37/3.98	460	27.9	0.0721	135.81	58900	23.0	1268.4	1178	1282	1000
500	37/4.15	500.48	29.1	0.0664	147.64	58900	23.0	1380.9	1259	1370	1000
520	37/4.22	518	29.6	0.0641	152.72	58900	23.0	1426.9	1328	1438	1000
580	37/4.45	575	31.2	0.0577	169.76	58300	23.0	1585.5	1352	1472	1000
630	61/3.63	631.30	32.7	0.0527	186.23	58300	23.0	1741.8	1455	1585	1000
720	61/3.89	725	35.0	0.0407	213.90	58300	23.0	1000.7	1566	1706	1000
800	61/4.09	801.43	36.8	0.0361	236.42	58300	23.0	2211.3	1688	1840	1000
1000	61/4.57	1000.58	36.8	0.0332	295.17	58100	23.0	2760.7	1929	2104	1000

4.2 JLHA1铝合金绞线技术参数表表3

标称截面铝合金	导体结构根数/直径 Mm	计算截面 mm²	绞线外径 Mm	20℃时直流电阻不大于 Ω/km	计算拉断力 kN	弹性系数 N/mm²	线膨胀系数 1/℃×10^-6	计算重量 kg/km	载流量A		交货长度不小于 m
标称截面铝合金	导体结构根数/直径 Mm	计算截面 mm²	绞线外径 Mm	20℃时直流电阻不大于 Ω/km	计算拉断力 kN	弹性系数 N/mm²	线膨胀系数 1/℃×10^-6	计算重量 kg/km	70℃	80℃	交货长度不小于 m
16	7/1.71	16.08	5.13	2.0695	5.22	63300	23.0	44.0	139	150	4000
25	7/2.13	24.94	6.39	1.3339	8.11	63300	23.0	68.2	185	200	3000
35	7/2.52	34.91	7.56	0.9529	11.35	63300	23.0	95.5	221	240	3000
45	7/2.89	46.0	8.68	0.7158	15.10	63300	23.0	125.9	250	270	1000
50	7/3.02	50.14	9.06	0.6635	16.30	63300	23.0	137.2	334	361	1000
70	7/3.57	70.07	10.7	0.4748	22.07	63300	23.0	191.7	369	387	1000
95	7/4.16	95.14	12.5	0.3514	29.97	63300	23.0	261.5	402	461	1000
120	19/2.84	120.36	14.2	0.2877	37.76	61200	23.0	330.8	518	561	1000
150	19/3.17	149.96	15.9	0.2229	48.74	61200	23.0	412.2	608	659	1000
210	19/3.75	209.85	18.8	0.1593	66.10	61200	23.0	576.8	700	760	1000
240	19/4.01	239.96	20.1	0.1397	75.59	61200	23.0	661.1	810	879	1000
300	37/3.21	299.43	22.5	0.1119	97.32	58900	23.0	825.0	937	1019	1000
400	37/3.71	399.98	26.0	0.0838	125.99	58900	23.0	1102.0	1093	1188	1000
465	37/3.98	460	27.9	0.0721	146.40	58900	23.0	1268.4	1178	1282	1000
500	37/4.15	500.48	29.1	0.0671	157.65	58900	23.0	1380.9	1259	1370	1000
520	37/4.24	518	29.6	0.0641	164.70	58900	23.0	1440.5	1328	1438	1000
580	37/4.47	575	31.2	0.0577	183.00	58300	23.0	1600.6	1352	1472	1000
630	61/3.63	631.30	32.7	0.0532	198.86	58300	23.0	1741.8	1455	1585	1000
720	61/3.91	732	35.2	0.0458	230.58	58300	23.0	2019.8	1566	1706	1000
800	61/4.09	801.43	36.8	0.0419	252.45	58300	23.0	2211.3	1688	1840	1000
1000	61/4.57	1000.58	36.8	0.0335	315.18	58100	23.0	2760.7	1929	2104	1000

4.2 钢芯铝合金绞线技术参数表(国内常用规格JLHA2/GA1) 表4

标称截面铝合金/钢	钢比 %	导体结构（根数/直径） mm		计算截面 mm²			绞线外径 mm	20℃时直流电阻不大于 Ω/km	计算拉断力 kN	弹性系数 N/mm²	线膨胀系数 1/℃×10^-6	计算重量 kg/km	参考载流量A		交货长度不小于m
标称截面铝合金/钢	钢比 %	铝合金	钢	铝合金	钢	合计	绞线外径 mm	20℃时直流电阻不大于 Ω/km	JLHA2/G1A	弹性系数 N/mm²	线膨胀系数 1/℃×10^-6	计算重量 kg/km	70℃	80℃	交货长度不小于m
16/3	17	6/1.85	1/1.85	16.13	2.69	18.82	5.55	2.0476	7.90	79000	18.6	65.1	142	153	4000
25/4	17	6/2.32	1/2.32	25.36	4.23	29.59	6.96	1.3020	12.30	79000	18.6	102.4	189	204	3000
35/6	17	6/2.72	1/2.72	34.86	5.81	40.67	8.16	0.9472	16.91	79000	18.6	140.8	255	276	3000
50/30	58	12/2.32	7/2.32	50.73	29.59	80.32	11.6	0.6552	48.70	79000	18.6	371.1	341	369	1000
70/10	17	6/3.80	1/3.80	68.05	11.34	79.39	11.4	0.4853	32.55	79000	21.0	274.8	453	491	1250
70/40	58	12/2.72	7/2.72	69.73	40.64	110.40	13.6	0.4766	66.94	79000	18.6	510.2	461	512	1000
95/15	16	26/2.15	7/2.15	94.39	15.33	109.73	13.6	0.3521	45.79	79000	18.6	380.2	472	532	1000
95/55	58	12/3.20	7/3.20	96.51	56.30	152.81	16.0	0.3444	90.40	79000	18.6	706.1	483	541	1000
120/7	6	18/2.90	7/2.90	118.89	6.61	125.50	14.5	0.2788	42.60	79000	18.6	378.5	522	566	1000
120/20	16	26/2.38	7/1.85	115.67	18.82	134.49	15.1	0.2873	56.14	74200	18.6	466.1	529	574	1000
120/70	58	12/3.60	7/3.60	122.15	71.25	193.40	18.0	0.2721	114.41	74200	18.6	893.7	541	598	1000
150/8	6	18/3.20	1/3.20	144.76	8.04	152.81	16.0	0.2990	51.55	68000	21.0	460.9	611	663	1000
150/25	16	26/2.70	7/2.10	148.86	24.25	173.11	17.1	0.2232	72.28	74200	18.9	600.1	620	673	1000
210/10	6	18/3.80	1/3.80	204.14	11.34	215.48	19.0	0.1624	72.70	79000	21.0	649.9	706	767	1000
210/35	16	26/3.22	7/2.50	211.73	34.36	246.09	20.4	0.1570	101.63	74200	18.9	852.5	717	778	1000
240/30	13	24/3.60	7/2.40	244.29	31.67	275.96	21.6	0.1359	108.17	71000	20.1	920.7	821	891	1000
240/40	16	26/3.42	7/2.66	238.84	38.90	277.74	21.7	0.1391	114.81	74200	18.9	962.8	828	899	1000
300/20	7	45/2.93	7/1.95	303.42	20.91	324.32	23.4	0.1096	113.97	64500	20.8	1000.8	948	1030	1000
300/50	16	26/3.83	7/2.98	299.54	48.82	348.37	24.3	0.1109	144.02	74200	18.9	1207.7	960	1044	1000
300/70	23	30/3.60	7/3.60	305.36	71.25	376.61	25.2	0.1089	168.46	64500	20.8	1399.6	1105	1202	1000

续表4

标称截面铝合金/钢	钢比 %	导体结构（根数/直径） mm		计算截面 mm²			绞线外径 mm	20℃时直流电阻不大于 Ω/km	计算拉断力 kN	弹性系数 N/mm²	线膨胀系数 1/℃×10^-6	计算重量 kg/km	载流量A		交货长度不小于m
标称截面铝合金/钢	钢比 %	铝合金	钢	铝合金	钢	合计	绞线外径 mm	20℃时直流电阻不大于 Ω/km	JLHA2/G1A	弹性系数 N/mm²	线膨胀系数 1/℃×10^-6	计算重量 kg/km	70℃	80℃	交货长度不小于m
400/25	7	45/3.33	7/2.22	391.91	27.10	419.01	26.6	0.0849	147.32	64500	20.8	1293.5	1180	1283	1000
400/50	13	54/3.07	7/3.07	399.72	51.82	451.54	27.6	0.0833	174.92	64500	20.8	1509.3	1191	1295	1000
400/95	23	30/4.16	19/2.50	407.75	93.27	501.02	29.1	0.0816	226.61	67100	19.4	1856.7	1202	1308	1000
500/35	7	45/3.75	7/2.50	497.01	34.36	531.37	30.0	0.0669	185.79	64500	20.8	1640.3	1272	1386	1000
500/65	13	54/3.44	7/3.44	501.88	65.06	566.94	31.0	0.0663	219.62	67100	19.4	1895.0	1286	1400	1000
630/45	7	45/4.20	7/2.80	623.45	43.10	666.55	33.6	0.0533	233.05	61100	21.5	2057.6	1468	1598	1000
630/80	13	54/3.87	19/2.32	635.19	80.32	715.51	34.8	0.0524	278.95	69700	19.5	2384.7	1488	1622	1000
800/55	7	45/4.80	7/3.20	814.30	56.30	870.60	38.4	0.0408	302.15	61100	21.5	2687.5	1705	1858	800
800/100	13	54/4.33	19/2.60	795.17	100.88	896.05	39.0	0.0419	349.57	66600	20.4	2987.8	1716	1870	800
1000/45	4	72/4.21	7/2.80	1002.27	43.10	1045.38	42.1	0.0332	344.81	66500	20.5	3106.8	1971	2150	800
1000/125	13	54/4.84	19/2.90	993.51	125.50	1119.01	43.5	0.0335	436.16	66500	20.5	3728.9	2108	2301	800

4.3 JLHA2/GA1、JLHA2/G1B、JLHA2/G3A钢芯铝合金绞线技术参数表表5

标称截面铝合金/钢	规格号	钢比 %	导体结构（根数/直径） mm		计算截面 mm²			绞线外径 mm	20℃时直流电阻不大于 Ω/km	计算拉断力 kN			弹性系数 N/mm²	线膨胀系数 1/℃×10^-6	计算重量 kg/km	交货长度不小于m
标称截面铝合金/钢	规格号	钢比 %	铝合金	钢	铝合金	钢	合计	绞线外径 mm	20℃时直流电阻不大于 Ω/km	JLHA2/G1A	JLHA2/G1B	JLHA2/G3A	弹性系数 N/mm²	线膨胀系数 1/℃×10^-6	计算重量 kg/km	交货长度不小于m
18/3	16	17	6/1.98	1/1.98	18.4	3.07	21.5	5.93	1.7934	9.02	8.81	9.88	79000	18.6	74.4	4000
30/5	25	17	6/2.47	1/2.47	28.8	4.80	33.6	7.41	1.1478	13.96	13.62	15.25	79000	18.6	116.2	3000
40/7	40	17	6/3.13	1/3.13	46.0	7.67	53.7	9.38	0.7174	22.02	21.25	24.17	79000	18.6	185.9	1000
70/12	63	58	6/3.92	1/3.92	72.5	12.1	84.6	11.8	0.4555	34.68	33.48	37.58	79000	18.6	292.8	1000
115/6	100	17	18/2.85	1/2.85	115	6.39	121	14.3	0.2880	41.24	40.79	42.97	79000	21.0	366.4	1250
145/8	125	6	18/3.19	1/3.19	144	7.99	152	16.0	0.2304	51.23	50.43	53.47	79000	18.6	458.0	1000
145/23	125	16	26/2.65	7/2.60	144	23.4	167	16.8	0.2310	69.86	68.22	76.42	74200	18.6	579.9	1000
185/10	160	6	18/3.61	1/3.61	184	10.2	194	18.0	0.1800	65.58	64.56	68.03	68000	21.0	586.2	1000
185/30	160	16	26/3.00	7/2.34	184	30.0	214	19.0	0.1805	88.52	86.42	96.61	74200	18.9	742.3	1000
230/13	200	6	18/4.04	1/4.04	230	12.8	243	20.2	0.1444	81.97	80.69	85.04	79000	21.0	732.8	1000
230/38	200	16	26/3.36	7/2.61	230	37.5	268	21.3	0.1444	110.64	108.02	120.77	74200	18.9	927.9	1000
290/28	250	10	22/4.08	7/2.27	288	28.3	316	23.1	0.1154	117.09	115.12	124.72	71000	20.1	1013.5	1000
290/45	250	16	26/3.75	7/2.92	288	46.9	335	23.8	0.1155	138.31	135.03	150.96	74200	18.9	1159.8	1000
365/25	315	7	45/3.20	7/2.14	363	25.1	388	25.6	0.0917	136.28	134.52	143.30	64500	20.8	1196.5	1000
365/60	315	16	26/4.21	7/3.28	363	59.0	422	26.7	0.0917	171.90	166.00	188.44	74200	18.9	1461.4	1000
460/30	400	7	45/3.61	7/2.41	460	31.8	492	28.9	0.0722	172.10	169.87	180.69	64500	20.8	1519.4	1000
460/60	400	13	54/3.29	7/3.29	460	59.7	520	29.7	0.0722	201.46	195.49	218.17	64500	20.8	1738.3	1000
520/35	450	7	45/3.83	7/2.55	518	35.8	554	30.6	0.0642	193.61	191.10	203.28	64500	20.8	1709.3	1000
520/67	450	13	54/3.49	7/3.49	518
